Tuyau onduleux inox renforcé par une tresse inox

Flexibles hydrauliques onduleux equipes

Le tuyau 661 onduleux inox à convolutions annulaires (ou aussi nommées parallèles), renforcé par une tresse inox extérieure est destiné au transport de nombreux fluides sur une large plage de température.
Il est fabriqué à partir d'un tube lisse mince soudé longitudinalement qui est ensuite ondulé hydrauliquement puis éventuellement revêtu d'une tresse en acier inox.
Le tuyau 661 est utilisé dans de nombreuses applications industrielles : chimie, pétrochimie, cryogénie, nucléaire etc... en particulier  grâce à ses qualités de résistance aux hautes température, qu'elles proviennent du fluide véhiculé ou alors de l'environnement du flexible. Cependant toute torsion doit impérativement être évitée et il doit être monté sur des installations statique ou en mouvements cycliques avec des amplitudes faibles.
Le tuyau 662 est une variante du précédent dans la mesure ou il possède des ondes rapprochées, lui conférant un rayon de courbure plus faible.
Nous fabriquons des tuyauteries flexibles en soudant tout type de raccords métalliques aux extrémités de ces tuyaux : embouts filetés BSP ou NPT avec ou sans six-pans, raccords 3 pièces, Embouts femelles tournants avec cône d'étanchéité, brides tournantes ou fixes etc...

661 tuyau caoutchouc flexible

Caractéristiques techniques:
Tube : AISI 316 L
Renforcement / recouvrement : 1 tresse inox AISI 304
Température : - 270 ° C (hélium liquide) à 600 ° C . voir tableaux des ratios températures/pressions de services ci-dessus

Plan 661


Ondes normales
icone pdf
Ondes rapprochées
icone pdf
Ratio températures/pressions de services
icone pdf

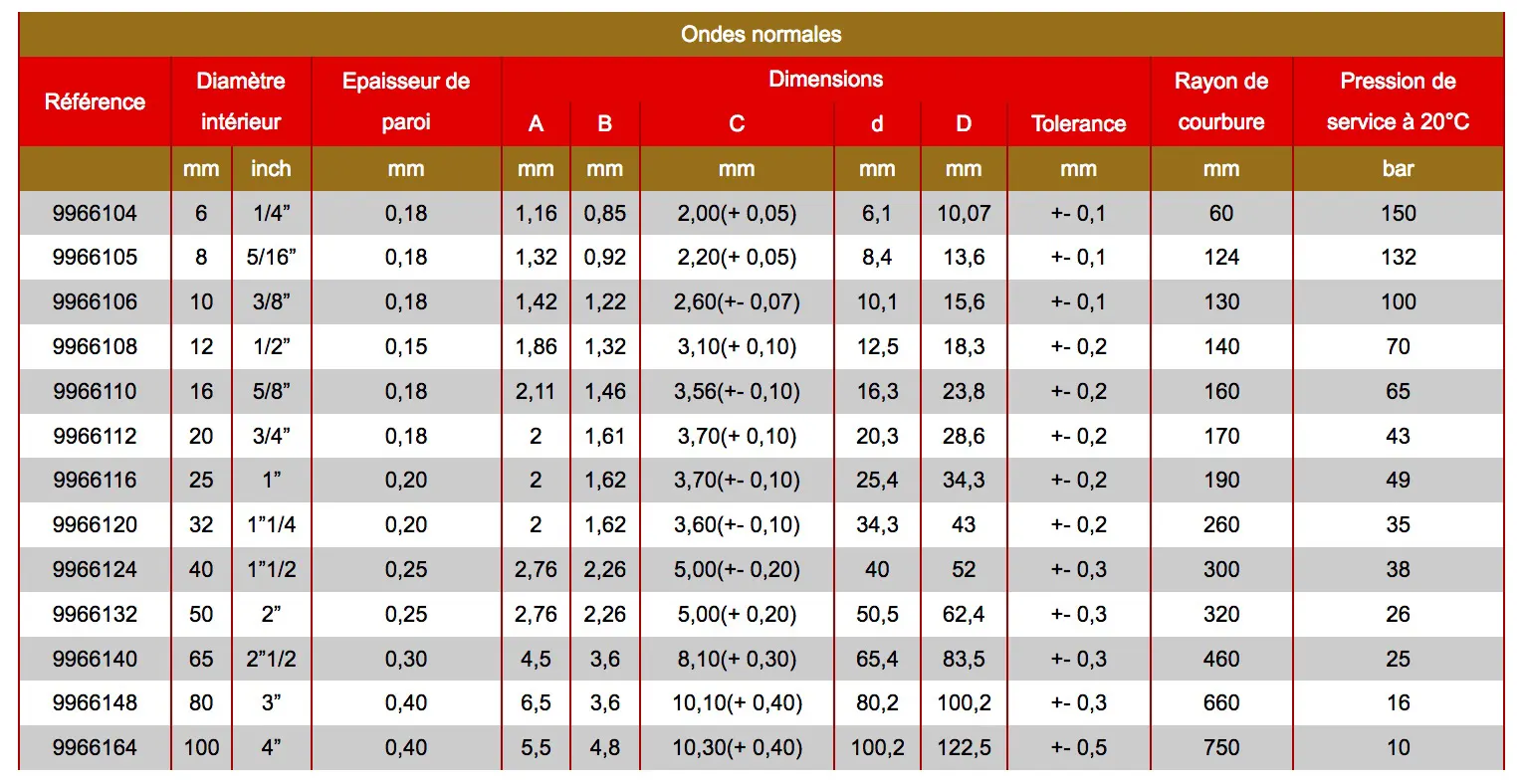

Ondes normales

Ondes normales
Référence Diamètre
intérieur
Epaisseur de
paroi
Dimensions Rayon de
courbure
Pression de
service à 20°C
A B C d D Tolerance
  mm inch mm mm mm mm mm mm mm mm bar
9966104 6 1/4” 0,18 1,16 0,85 2,00(+ 0,05) 6,1 10,07 +- 0,1 60 150
9966105 8 5/16” 0,18 1,32 0,92 2,20(+ 0,05) 8,4 13,6 +- 0,1 124 132
9966106 10 3/8” 0,18 1,42 1,22 2,60(+- 0,07) 10,1 15,6 +- 0,1 130 100
9966108 12 1/2” 0,15 1,86 1,32 3,10(+ 0,10) 12,5 18,3 +- 0,2 140 70
9966110 16 5/8” 0,18 2,11 1,46 3,56(+- 0,10) 16,3 23,8 +- 0,2 160 65
9966112 20 3/4” 0,18 2 1,61 3,70(+ 0,10) 20,3 28,6 +- 0,2 170 43
9966116 25 1” 0,20 2 1,62 3,70(+- 0,10) 25,4 34,3 +- 0,2 190 49
9966120 32 1”1/4 0,20 2 1,62 3,60(+- 0,10) 34,3 43 +- 0,2 260 35
9966124 40 1”1/2 0,25 2,76 2,26 5,00(+- 0,20) 40 52 +- 0,3 300 38
9966132 50 2” 0,25 2,76 2,26 5,00(+ 0,20) 50,5 62,4 +- 0,3 320 26
9966140 65 2”1/2 0,30 4,5 3,6 8,10(+ 0,30) 65,4 83,5 +- 0,3 460 25
9966148 80 3” 0,40 6,5 3,6 10,10(+ 0,40) 80,2 100,2 +- 0,3 660 16
9966164 100 4” 0,40 5,5 4,8 10,30(+ 0,40) 100,2 122,5 +- 0,5 750 10

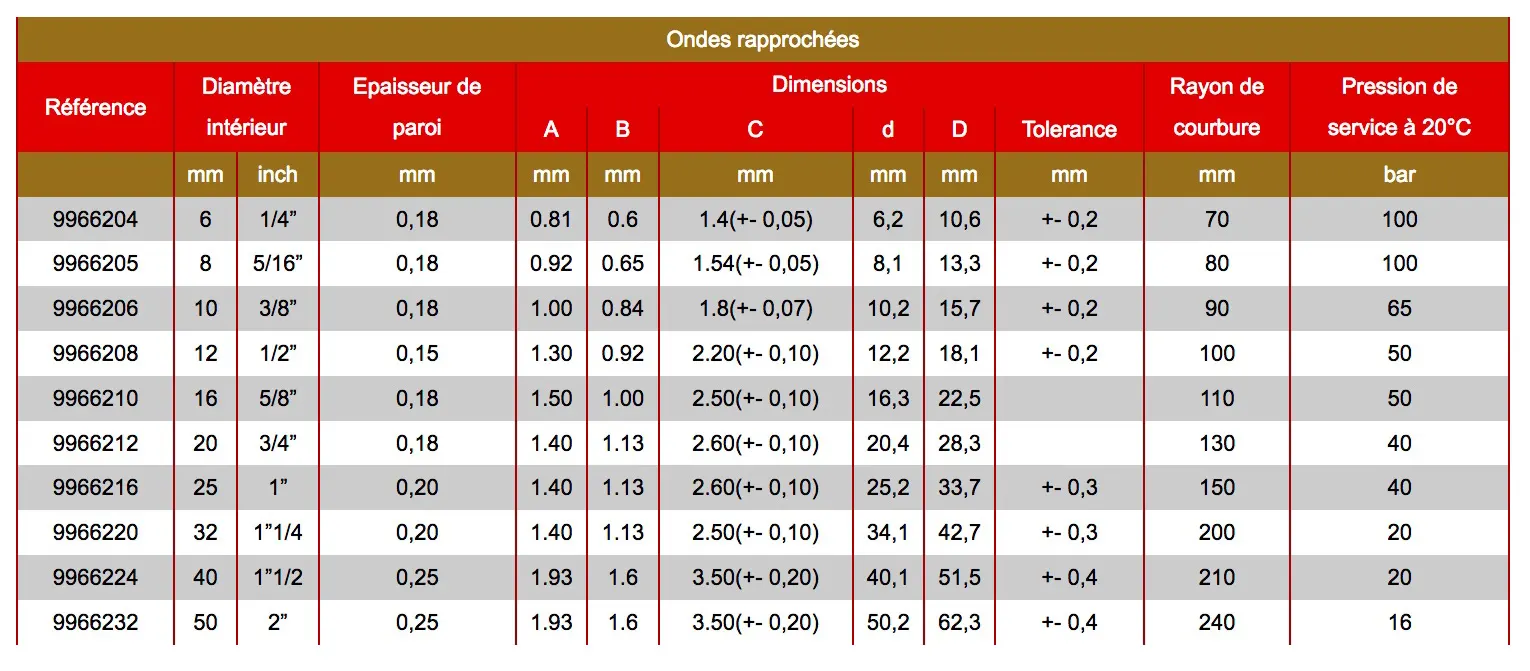

Ondes rapprochees

Ondes rapprochées
Référence Diamètre
intérieur
Epaisseur de
paroi
Dimensions Rayon de
courbure
Pression de
service à 20°C
A B C d D Tolerance
  mm inch mm mm mm mm mm mm mm mm bar
9966204 6 1/4” 0,18 0.81 0.6 1.4(+- 0,05) 6,2 10,6 +- 0,2 70 100
9966205 8 5/16” 0,18 0.92 0.65 1.54(+- 0,05) 8,1 13,3 +- 0,2 80 100
9966206 10 3/8” 0,18 1.00 0.84 1.8(+- 0,07) 10,2 15,7 +- 0,2 90 65
9966208 12 1/2” 0,15 1.30 0.92 2.20(+- 0,10) 12,2 18,1 +- 0,2 100 50
9966210 16 5/8” 0,18 1.50 1.00 2.50(+- 0,10) 16,3 22,5   110 50
9966212 20 3/4” 0,18 1.40 1.13 2.60(+- 0,10) 20,4 28,3   130 40
9966216 25 1” 0,20 1.40 1.13 2.60(+- 0,10) 25,2 33,7 +- 0,3 150 40
9966220 32 1”1/4 0,20 1.40 1.13 2.50(+- 0,10) 34,1 42,7 +- 0,3 200 20
9966224 40 1”1/2 0,25 1.93 1.6 3.50(+- 0,20) 40,1 51,5 +- 0,4 210 20
9966232 50 2” 0,25 1.93 1.6 3.50(+- 0,20) 50,2 62,3 +- 0,4 240 16

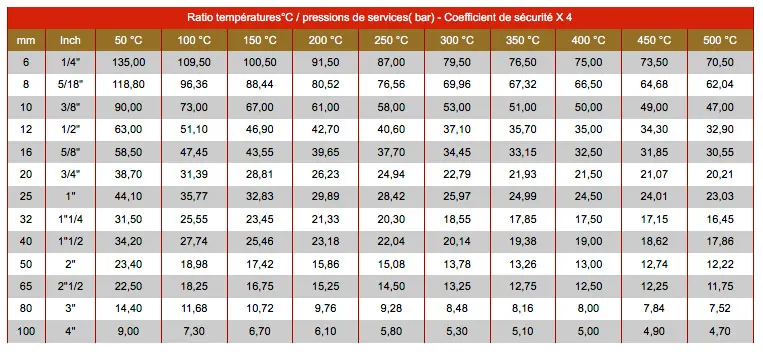

Ratio Temperatures/pressions de services

Ratio températures°C / pressions de services( bar) - Coefficient de sécurité X 4
mm Inch 50 °C 100 °C 150 °C 200 °C 250 °C 300 °C 350 °C 400 °C 450 °C 500 °C
6 1/4" 135,00 109,50 100,50 91,50 87,00 79,50 76,50 75,00 73,50 70,50
8 5/18" 118,80 96,36 88,44 80,52 76,56 69,96 67,32 66,50 64,68 62,04
10 3/8" 90,00 73,00 67,00 61,00 58,00 53,00 51,00 50,00 49,00 47,00
12 1/2" 63,00 51,10 46,90 42,70 40,60 37,10 35,70 35,00 34,30 32,90
16 5/8" 58,50 47,45 43,55 39,65 37,70 34,45 33,15 32,50 31,85 30,55
20 3/4" 38,70 31,39 28,81 26,23 24,94 22,79 21,93 21,50 21,07 20,21
25 1" 44,10 35,77 32,83 29,89 28,42 25,97 24,99 24,50 24,01 23,03
32 1"1/4 31,50 25,55 23,45 21,33 20,30 18,55 17,85 17,50 17,15 16,45
40 1"1/2 34,20 27,74 25,46 23,18 22,04 20,14 19,38 19,00 18,62 17,86
50 2" 23,40 18,98 17,42 15,86 15,08 13,78 13,26 13,00 12,74 12,22
65 2"1/2 22,50 18,25 16,75 15,25 14,50 13,25 12,75 12,50 12,25 11,75
80 3" 14,40 11,68 10,72 9,76 9,28 8,48 8,16 8,00 7,84 7,52
100 4" 9,00 7,30 6,70 6,10 5,80 5,30 5,10 5,00 4,90 4,70
