Tuyau haute pression pour l'Off-Shore

T916 tuyau caoutchouc elastomere

T916

Tuyau  haute pression MSHA

Le tuyau T916 est destiné aux systèmes hydrauliques avec des pics de pression supérieure, dans des conditions d’utilisation sévères, pour les mines, off-shore, perforation, etc...
Le tube intérieur en version standard convient à la circulation des fluides hydrauliques à base d’huiles minérales, glycols et végétales.
Son recouvrement MSHA est résistant à l’abrasion sévère, aux huiles, carburants et agents atmosphériques.
Les plis textile répartissent les efforts de pression appliqués sur le tube intérieur.
Les fils d’acier constituant les câbles sont traités contre la corrosion.
Nous sertissons divers types d’embouts sur ce tuyau : brides suivant les divers standards internationaux, extrémités line-pipe, extrémités spécifiques suivant demande.

Du 5/8" au 1"

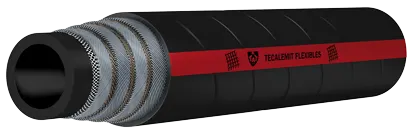

T961 962 tuyau hydraulique flexible icone pdf


Du 1"1/4 au 3"

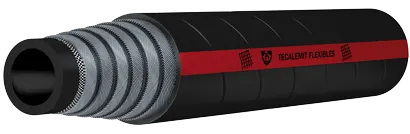

T1362 tuyau hydraulique flexible

Caractéristiques techniques:
Tube intérieur : caoutchouc synthétique spécial
Renforcement : 4 ou 6 nappes spiralées en fil d’acier très haute résistance
Recouvrement : caoutchouc synthétique spécial MSHA
Aspect : toilé
Température : -40°C à +100°C, pointe à 125°C
Couleur : noir

Référence Module Diamètre
intérieur
Diamètre
sur tresse
Diamètre
extérieur
Pression
de service
Pression
d'épreuve
Pression
L.N.E
Rayon
de courbure
Poids
    mm pouce mm mm bar bar bar mm Kg/m
9939716 10 16 5/8" 23,8 26 350 700 1400 125 0,925
9939816 12 19 3/4" 28,2 31 350 700 1400 140 1,320
9939916 16 25,4 1" 35,1 38,4 350 700 1400 150 1,950
9938904 20 31,8 1"1/4 47,2 50,3 525 1050 2100 420 3,810
9938905 24 38,1 1"1/2 57,8 58,2 475 950 1900 500 5,095
9938906 32 50,8 2" 67,7 71,4 420 840 1680 525 6,330
9938907 40 63,5 2"1/2 82,2 85,7 350 700 1400 800 8,230
9938908 48 76,2 3” 95,7 99,2 210 420 840 900 9,110

Embouts utilisables : A brides, filetés mâle NPT
Marquage : Tecalemit - reference - MSHA - bar - n° lot
