Tuyaux pour la marine

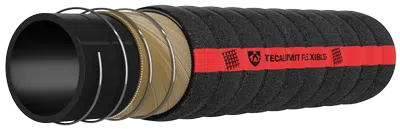

Extrêmement souple et léger, le tuyau M42 est particulièrement destiné aux voiliers de plaisance.
Il passe aisément du compartiment moteur au travers des cloisons pour atteindre le clapet de sortie d’échappement.
Les régatiers sont ravis de sa masse linéaire.
Il est conforme à la norme SAE J2006 type R2 (10/2003) relative aux tuyaux d’échappement humide des bateaux de plaisance, qui définit la pression d’éclatement, l’élongation admissible, l’adhérence des éléments constitutifs, les résistances à l’abrasion et au vieillissement du tuyau, qui doit par ailleurs résister 2 minutes à des gaz d’échappement à 580°C sans refroidissement par eau.

Caractéristiques techniques:
Tube intérieur : caoutchouc SBR noire lisse
Renforcement : 1 pli textile et 1 spirale
Recouvrement : caoutchouc EPDM
Aspect : ondulé et bandelé
Longueur de fabrication : 60 mètres - 20 mètres à partir de Ø 127
Couleur : noire
Marquage en incrustation : Tecalemit - Référence - DN - spécial echappement - marine wet exhaust - SAE J2006 - N° lot - date

Référence	Diamètre intérieur		Diamètre extérieur	Epaisseur de paroi	Pression de service	Pression L.N.E	Dépression	Rayon de courbure	Poids
	mm	Pouce	mm	mm	bar	bar	bar	mm	kg/m
M42 40	40	1”9/16	46	3	4	12	0.8	80	0.71
M42 42	42		50	4	4	12	0.8	90	0.82
M42 45	44.5	1”3/4	51	3.25	4	12	0.8	100	0.79
M42 50	50,8	2”	58	3.6	3.3	10	0.8	110	0.92
M42 54	54	2"1/8	61	3.5	3.3	10	0.8	120	0.97
M42 55	55		61	3	3.3	10	0.8	110	1.04
M42 60	60	2”3/8	67	3.5	3.3	10	0.8	125	1.07
M42 63	63	2”1/2	71	3.5	3.3	10	0.8	150	1.15
M42 76	76	3”	85	4.5	2	6	0.8	180	1.65
M42 80	80	3”5/32	88	4	2	6	0.8	190	1.75
M42 90	90	3”1/2	98	4	2	6	0.8	210	1,93
M42 102	101.6	4”	110	4	2	6	0.8	230	2.14
M42 104	104		110	3	2	6	0.8	220	2.35
M42 114	114	4”1/2	121	3.5	2	6	0.8	230	2.49
M42 127	127	5”	137	5	2	6	0.7	250	3.18
M42 140	140	5”1/2	150	5	2	6	0.7	300	3.75
M42 150	152.4	6"	163	5	2	6	0.7	335	4.44
M42 200	203	8"	215	6	2	6	0.6	500	6.35
M42 270	273	11"	290	8.5	2	6	-	-	10.66

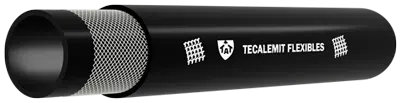

Destiné à l’alimentation en carburant des moteurs marins sur les bateaux de plaisance, le tuyau 407 est conforme à la norme internationale ISO 7840 type A1.
Cet indice définit la plus faible perméabilité du tube interne aux carburants suivant cette norme.
Il est léger et maniable.
La qualité de son recouvrement le protège des projections du compartiment moteur.
Nous pouvons sertir des raccords sur ce tuyau afin de constituer une tuyauterie prête à l’emploi.
Caractéristiques techniques:
Tube intérieur : caoutchouc NBR, résistant aux hydrocarbures
Renforcement : tresse textile
Recouvrement : caoutchouc CR
Aspect : lisse
Température : -30° à +70°c maximum
Longueur de fabrication : 40 mètres
Couleur : noir
Marquage en impression : Tecalemit - NF EN ISO 7840 - type A1 - lot - Ø - 1 MPA - date de fabrication - N° lot

Référence	Diamètre intérieur	Diamètre extérieur	Epaisseur de paroi	Pression de service	Pression L.N.E	Rayon de courbure	Poids
	mm	mm	mm	bar	bar	mm	kg/m
407 8X16	8	16	4	10	30	70	0.20
407 10X18	10	18	4	10	30	90	0.23
407 13X22	13	22	4.5	10	30	120	0.36
407 16X25	16	25	4.5	10	30	150	0.40
407 19X29	19	29	5	10	30	190	0.48

Embouts utilisables : filetés mâle ou femelle
Voir aussi réf 362, réf 441

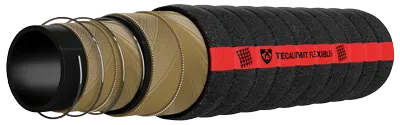

Destiné à l’aspiration et au refoulement des hydrocarbures, le tuyau 493 possède un renfort textile et une spirale métallique.
Il s’agit d’un tuyau d’aspiration très robuste.
Il peut être utilisé dans une large plage de température et son recouvrement néoprène lui assure une excellente résistance à l’ozone et est anti-feu.
Il est utilisé en refoulement lorsqu’un faible rayon de courbure est nécessaire.
Caractéristiques techniques:
Tube intérieur : caoutchouc NBR noir
Renforcement : 1 tresse textile et une spire métallique
Recouvrement : CR anti-feu
Aspect : Toilé
Température : - 40° à + 80° c
Longueur de fabrication : 61 mètres
Couleur : noir
Marquage : Tecalemit - NF EN ISO 7840 - Type A2 - 1MPA - Remplissage reservoir - 2”1/8 - N° lot - N° Cde

Référence	Diamètre intérieur	Diamètre extérieur	Epaisseur de paroi	Pression de service	Pression L.N.E	Rayon de courbure	Poids
	mm	mm	mm	bar	bar	mm	Kg/m
493 54	54	9,5	64	10	30	320	1,50

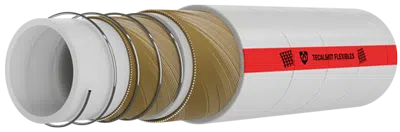

Conçu spécialement pour l’équipement des navires de plaisance, le tuyau ref 817 possède un tube en caoutchouc butyl qui est le meilleur des élastomères pour l’imperméabilité aux gaz.
En conséquence, il est destiné au raccordement des éléments des circuits des éffluents des yachts.
D’aspect lisse toilé, il possède un excellent rayon de courbure qui permet différents montages à l’intérieur des cockpits exigus.
Sa couleur blanche est destinée à l’inclure facilement dans l’environnement des sanitaires.
Caractéristiques techniques:
Tube intérieur : Caoutchouc butyl (IIR) blanc
Renforcement : 2 plis textile et 1 spirale métallique
Recouvrement : Caoutchouc EPDM
Aspect : Lisse toilé
Température : -30°C à +70°C
Longueur de fabrication : 20 mètres
Couleur : Blanc
Marquage : Tecalemit - Référence - 5 bars - N° lot

Référence	Diamètre intérieur		Diamètre extérieur	Epaisseur de paroi	Pression de service	Pression L.N.E	Rayon de courbure	Poids
	mm	Pouce	mm	mm	bar	bar	mm	kg/m
817 19X29	19	3/4”	29	5	5	15	40	0,6
817 25X35	25	1”	35	5	5	15	50	0,7
817 38X48	38	1”1/2	38	5	5	15	80	1,1
817 50,8X61	50	2”	61	5	5	15	100	1,5

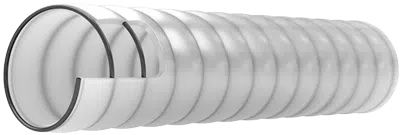

Ce tuyau PVC est utilisé pour le refoulement des eaux grises.
Il est aussi apprécié pour son excellente souplesse.
Les pressions indiquées dans le tableau sont données à 20°C.
Caractéristiques techniques:
Tube intérieur : PVC souple
Renforcement : spire métallique
Recouvrement : PVC souple
Aspect : légèrement annelé
Température : - 5°C à +60°C
Longueur de fabrication : 30 mètres
Couleur : blanc
Marquage : sans

Référence	Diamètre intérieur		Dépression relative	Pression de service	Pression L.N.E	Rayon de courbure	Poids
	mm	Pouce	mm	bar	bar	mm	kg/m
900B 10	10	3/8”	-0,9	8	21	20	0.16
900B 12	12	1/2”	-0,9	8	21	25	0.18
900B 14	14		-0,9	7	18	30	0.20
900B 16	16	5/8”	-0,9	7	18	35	0.22
900B 18	18		-0,9	7	18	40	0.28
900B 20	20		-0,9	6	15	50	0.34
900B 25	25	1”	-0,9	6	15	60	0.51
900B 30	30	1” 3/16	-0,9	5	13	70	0.60
900B 32	32	1” 1/4	-0,9	5	13	75	0.65
900B 35	35	1” 3/8	-0,9	4,5	12	80	0.73
900B 38	38	1” 1/2	-0,9	4,5	12	90	0.80
900B 40	40	1” 9/16	-0,9	3,5	9	95	0.87
900B 45	45	1” 3/4	-0,8	3,5	9	105	1.10
900B 51	51	2”	-0,8	3,5	9	125	1.20
900B 60	60	2”3/8	-0,7	3	7	135	1.80
900B 65	65	2” 1/2	-0,7	3	7	150	1.95
900B 70	70	2” 3/4	-0,7	3	7	180	2.20
900B 76	76	3”	-0,7	3	7	195	2.50
900B 80	80	3”5/32	-0,7	3	7	220	2.70
900B 90	90	3”1/2	-0,6	2,5	6	260	3.00
900B 102	102	4”	-0,6	2,5	6	300	3.40
900B 152	152	6”	-0,6	2,5	6	460	6.35

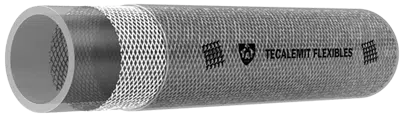

Les tuyaux PVC tressés MANUCLAIR® sont constitués d’un tube interne en PVC souple translucide, d’une tresse en fibre de polyester blanche et d’un revêtement en PVC souple.
Les tuyaux MANUCLAIR® sont de qualité alimentaire, translucides permettant une visualisation de l’intérieur du tuyau, flexibles et résistants à de nombreux produits courants.
Bien que moins souple, moins robuste et acceptant une température de service moindre que les équivalents en
caoutchouc les tuyaux de type MANUCLAIR® sont universellement utilisés pour leurs qualités majeures que sont leur alimentarité, leur aspect translucide et leur résistance à de nombreux fluides.
Caractéristiques techniques:
Tube intérieur : PVC translucide
Renforcement : 1 tresse textile
Recouvrement : PVC translucide
Aspect : Lisse
Température : 0° à + 60° c
Longueur de fabrication : 25 mètres
Marquage : Tecalemit flexibles - Manuclair – D.Int. x D. Ext. - PS/WP 20 BARS 23° - N° cde – Alimentaire

Référence	Diamètre extérieur	Diamètre intérieur	Epaisseur de paroi	Pression de service 23°C	Pression L.N.E 23°C	Rayon de courbure	Poids
	mm	mm	mm	bar	bar	mm	kg/m
11005000	11	6,3	2,4	15	60	45	85
11010000	13	8	2,5	15	60	60	130
11015000	15	10	2,5	15	60	70	160
11025000	18	12,5	2,8	15	60	90	180
11030000	22	16	3	15	60	120	230
11035000	26	19	3,5	15	60	140	320
11040000	33	25	4	15	60	180	450
