Tuyaux caoutchouc pour l'air et les gaz

Ref 201
Tuyau air comprimé nappé métallique
40 bars

NF EN ISO 23983 / C / NT Click to collapse

Le tuyau 201 est utilisé pour l’air comprimé dans des pressions importantes.
Il possède des caractéristiques supérieures à la norme internationale ISO 2398 type 3 (haute pression soit 25 bars avec Pression limite de non éclatement de 100 bars), classe C (résistant à l’huile), NT ( température normale).
Son tube intérieur nitrile offre une bonne résistance à l’huile des compresseurs.
Son revêtement résiste à l’abrasion par frottement.
Ses nappes de fils métalliques lui confèrent une très bonne souplesse.
On le trouve dans les mines et les travaux publics.
Nous l’équipons de raccords sertis et éventuellement de câbles ou de “chaussettes” de sécurité.

Caractéristiques techniques:
Tube intérieur : caoutchouc NBR lisse résistant à l’huile
Renforcement : 2 ou 4 nappes métalliques
Recouvrement : caoutchouc néoprène résistant à l’abrasion et aux intempéries
Aspect : bandelé fine toile
Température : - 40°C à + 70° C
Longueur de fabrication : 60 mètres
Couleur : noir
Marquage : Tecalemit - Référence - EXCEED ISO 2398 3/C/NT - n° lot - piquetage

Référence	Diamètre intérieur		Diamètre extérieur	Epaisseur de paroi	Pression de service	Pression L.N.E	Rayon de courbure	Poids
	mm	Pouce	mm	mm	bar	bar	mm	kg/m
201 13	12,7	1/2"	23	5	40	160	180	0,6
201 16	15,9	5/8"	27	5,5	40	160	200	0,8
201 19	19	3/4"	31	6	40	160	220	0,9
201 25	25,4	1"	39	7	40	160	250	1,1
201 32	31,8	1"1/4	46	7	40	160	300	1,6
201 38	38,1	1"1/2	53	7,5	40	160	350	1,9
201 50	50,8	2"	68	9	40	160	450	2,8
201 60	60	2" 3/8	77	8,5	40	160	300	3,2
201 75	76,2	3"	95	9	40	160	650	4,3
201 100	101,6	4"	120	9	40	160	900	5,9

Embouts utilisables : Mâle fileté, femelle BSP, Robur, Weco, A bride
Voir aussi Réf 223, Réf 224

+ -

Ref 203
Tuyau air comprimé anti-statique pour utilisation dans les garages et ateliers
20 bars

ISO 2398 2-A-LT Click to collapse

Souple été comme hiver, le tuyau air comprimé Ref 203 est utilisé dans les ateliers et particulièrement dans les garages automobiles.
En effet son tube intérieur conducteur d'électricité permet l’élimination de l'électricité statique.
Il est possible de le fabriquer dans tous les diamètres jusqu’au diamètres intérieur 19 mm.
Il est conforme à la norme ISO 2398 2-A-LT : moyenne pression, non résistant à l’huile et basse température.

Caractéristiques techniques:
Tube intérieur : EPDM conducteur d’électricité
Renforcement : tresse textile
Recouvrement : EPDM
Aspect : lisse
Température : -40° C à 70°C maximum
Longueur de fabrication : 20 et 40 mètres
Couleur : bleue
Marquage en impression : Tecalemit - Référence - tuyau air conducteur/air conductive hose - NF ISO 2398 - 2A - Ø - PS/WP 2 MPA/20bars/300psi - date - n° de lot

Référence	Diamètre intérieur		Diamètre extérieur	Epaisseur de paroi	Pression de service	Pression L.N.E	Rayon de courbure	Poids
	mm	Pouce	mm	mm	bar	bar	mm	kg/m
203 6x12	6	1/4"	12	3,0	20	60	30	0,13
203 8x15	8	5/16"	15	3,5	20	60	35	0,16
203 10x17	10	3/8"	17	3,5	20	60	50	0,23

Embouts utilisables : Express, Coupleurs
Voir aussi Réf 222, Ref 234

+ -

Ref 207
Tuyau caoutchouc pour système de freinage pneumatique suivant UTAC ST 954-02
10 bars

Click to collapse

Le tuyau est utilisé en remplacement des tubes de freinage en polyamide 12 suivant DIN 74324 lors des réparations des remorques routières.
Il apporte une sécurité accrue au dispositif de freinage.

Caractéristiques techniques:
Tube intérieur : SBR/NR
Renforcement : tresses textiles
Recouvrement : caoutchouc SBR/EPDM
Aspect : lisse
température : - 30° C à +70° C
Longueur de fabrication : longueurs variables
Couleur : noire
Marquage : Tecalemit - UTAC ST 954 - 02 - Ø -n° lot

Référence	Diamètre intérieur	Diamètre extérieur	Epaisseur de paroi	Pression de service	Pression L.N.E	Rayon de courbure	Poids
	mm	mm	mm	bar	bar	mm	kg/m
207 8	8	18	5	10	65	70	0.30
207 10	10	18	4	10	65	80	0.24
207 13	13	22	4,5	10	65	120	0.34

Embouts utilisables : filetés
Voir aussi : tube PA12 DIN 74324

+ -

Ref 212 Bleu
Tuyaux de soudure EN ISO 3821 & EN 559
Oxygène 20 bars

EN ISO 3821 - EN 559 Click to collapse

Ces tuyaux sont destinés au soudage et conformes aux standards internationaux EN 559 et ISO 3821 en version simple conduit ou en version jumelée.
Ils sont légers et maniables.
leurs coefficients de sécurités sont très élevés et leurs résistances aux points chauds et à la flamme sont excellentes.

Caractéristiques techniques:
Tube intérieur : caoutchouc NBR/SBR
Renforcement : fils synthétiques
Recouvrement : caoutchouc synthétique résistant à l’abrasion et aux intempéries
Aspect : lisse
Température :-30°C à + 80° C
Longueur de fabrication : 40 mètres
Couleur : bleu
Marquage : TECALEMIT OXYGENE - EN 559 - ISO 3821 - 2 MPa (20 bars) - 10 - ANNEE - N°CDE double emballage

Référence	Diamètre intérieur		Diamètre extérieur	Epaisseur de paroi	Pression de service	Pression L.N.E	Rayon de courbure	Poids
	mm	Pouce	mm	mm	bar	bar	mm	kg/m
212 B 5	5	3/16"	12	3,5	20	60	45	0.13
212 B 6	6 ,3	1/4"	13	3,8	20	60	60	0.14
212 B 8	8	5/16"	15	3,5	20	60	75	0.17
212 B 10	10	3/8"	17	3.5	20	60	90	0.21
212 B 12	12	1/2"	22	4,7	20	60	110	0.34

Embouts utilisables : Fileté, Coupleur

+ -

Ref 213 Orange
Tuyaux de soudure EN ISO 3821 & EN 559
Propane 20 bars

EN ISO 3821 - EN 559 Click to collapse

Caractéristiques techniques:
Tube intérieur : caoutchouc NBR
Renforcement : fils synthétiques
Recouvrement : caoutchouc synthétique résistant à l’abrasion et aux intempéries
Aspect : lisse
Température :-30°C à + 80° C
Longueur de fabrication : 40 mètres
Couleur : orange
Marquage : TECALEMIT PROPANE - EN 559 - ISO 3821 - 2 MPa (20 bars) - 10 - ANNEE - N°CDE double emballage

Référence	Diamètre intérieur		Diamètre extérieur	Epaisseur de paroi	Pression de service	Pression L.N.E	Rayon de courbure	Poids
	mm	Pouce	mm	mm	bar	bar	mm	kg/m
213 6	6 ,3	1/4"	13	3,8	20	60	60	0.14
213 8	8	5/16"	15	3,5	20	60	75	0.17
213 10	10	3/8"	17	3.5	20	60	90	0.21

Embouts utilisables : Fileté, Coupleur

+ -

Ref 212 Rouge
Tuyaux de soudure EN ISO 3821 & EN 559 Acétylène 20 bars

EN ISO 3821 - EN 559 Click to collapse

Caractéristiques techniques:
Tube intérieur : caoutchouc NBR/SBR
Renforcement : fils synthétiques
Recouvrement : caoutchouc synthétique résistant à l’abrasion et aux intempéries
Aspect : lisse
Température :-30°C à + 80° C
Longueur de fabrication : 40 mètres
Couleur : rouge
Marquage : TECALEMIT ACETYLENE - EN 559 - ISO 3821 - 2 MPa (20 bars) - 10 - ANNEE - N°CDE double emballage

Référence	Diamètre intérieur		Diamètre extérieur	Epaisseur de paroi	Pression de service	Pression L.N.E	Rayon de courbure	Poids
	mm	Pouce	mm	mm	bar	bar	mm	kg/m
212 R 5	5	3/16"	12	3,5	20	60	45	0.13
212 R 6	6 ,3	1/4"	13	3,8	20	60	60	0.14
212 R 8	8	5/16"	15	3,5	20	60	75	0.17
212 R 10	10	3/8"	17	3.5	20	60	90	0.21
212 R 12	12	1/2"	22	4,7	20	60	110	0.34

Embouts utilisables : Fileté, Coupleur

+ -

Ref 222
Tuyau air comprimé lisse tressé pour utilisation dans les ateliers et l’alimentation des marteaux perforateurs
15 bars

Click to collapse

Le tuyau air comprimé Ref 222 est utilisé dans les ateliers.
Il possède des caractéristiques supérieures à la norme 2398 Type 1 (pression de service 10 bars), classe B (résistant aux huiles des compresseurs), et catégorie NT (pour une température normale).
sa compétitivité le fait aussi choisir fréquemment pour l’alimentation des marteaux-piqueurs pneumatiques sur les chantiers de travaux publics.
Il est possible de le fabriquer dans tous les diamètres intérieurs jusqu’au diamètre 25 mm.

Caractéristiques techniques:
Tube intérieur : caoutchouc SBR/NBR lisse
Renforcement : tresse textile
Recouvrement : caoutchouc SBR
Aspect : lisse
Température :-30°C à + 70° C maximum
Longueur de fabrication : 40 mètres, possibilité de longueurs de 100 mètres
Couleur : noir ou autre
Marquage en impression : TECALEMIT - 222 19 - TUYAU AIR/AIR HOSE - NF EN ISO 2398 - 1B - 19mm/3/4"- WP/PS 15BARS/210 PSI - N°lot

Référence	Diamètre intérieur		Diamètre extérieur	Epaisseur de paroi	Pression de service	Pression L.N.E	Rayon de courbure	Poids
	mm	Pouce	mm	mm	bar	bar	mm	kg/m
222 5x11	5	-	11	2.8	15	45	25	0.11
222 6x12	6	-	12	3.0	15	45	30	0.13
222 7x13	7	-	13	3.0	15	45	32	0.14
222 8x15	8	-	15	3.5	15	45	35	0.16
222 9x16	9	-	16	3.5	15	45	40	0.22
222 10x17	10	-	17	3.5	15	45	50	0.23
222 13x19	13	-	19	3,5	15	45	65	0.35
222 13X23	13	-	23	5.0	15	45	65	0.35
222 16x26	16	-	26	5.0	15	45	80	0.51
222 19x29	19	-	29	5.0	15	45	100	0.60
222 25x32	25	-	36	5.5	15	45	150	0.80

Embouts utilisables : Express, Coupleurs
Voir aussi Réf 221, Réf 234

+ -

Ref 223
Tuyau air comprimé bandelé pour utilisation en usage sévère
15 bars

Click to collapse

Le tuyau 223 possède des caractéristiques supérieures à la norme 2398 Type 1 (pression de service 10 bars), classe B (résistant aux huiles des compresseurs), et catégorie NT (pour une température normale).
Son tube intérieur résiste aux projections d’huile des compresseurs.
Son revêtement résiste à l’abrasion par frottement.
Sa durée dans le temps ainsi que l’adhérence entre les couches constitutives du tuyau sont excellentes.
Fabriqué à partir du diamètre 30 mm, on le retrouve dans l’équipement des compresseurs mobiles de grand débit.

Caractéristiques techniques:
Tube intérieur : caoutchouc SBR/NR
Renforcement : plis textile
Recouvrement : caoutchouc SBR résistant à l’abrasion et aux intempéries
Aspect : bandelé fine toile
Température :-30°C à + 70° C
Longueur de fabrication : 40, 60 mètres
Couleur : noir
Marquage en incrustation : Tecalemit - Référence - air comprimé 15 bars - date de fabrication

Référence	Diamètre intérieur		Diamètre extérieur	Epaisseur de paroi	Pression de service	Pression L.N.E	Rayon de courbure	Poids
	mm	Pouce	mm	mm	bar	bar	mm	kg/m
223 30x42	30	1” 3/16	42	6.0	15	50	210	0,8
223 35x46	35	1” 3/8	47	6.0	15	50	250	0,9
223 40x53	40	1” 9/16	53	6.0	15	50	300	1,5
223 40x58	40	1” 9/16	58	9.0	15	50	300	1,5
223 45x57	45	1” 3/4	57	6.0	15	50	350	1,6
223 50x65	50,8	2”	65	7.0	15	50	400	1,72
223 60x76	60	2” 3/8	76	8.0	15	50	500	2,4
223 63x79	63,5	2” 1/2	78	7.5	15	50	530	2,1
223 70x85	70	2” 3/4	85	7.5	15	50	580	2,54
223 76x90	76,2	3”	90	7.0	15	50	620	3,2
223 80x95	80	3” 5/32	95	8.0	15	50	660	3,4
223 90x104	90	3” 1/2	104	8.0	15	50	750	3,8
223 102x118	101,6	4”	118	8.0	15	50	1000	3,77
223 110x126	110	4" 11/32	126	8.0	15	50	1080	4,5
223 152x173	152,4	6” 3/16	173	9.0	15	45	1520	7,48

Embouts utilisables : Mâle gaz conique, Robur, Cam-lock, Weco
Voir aussi Réf 224

+ -

Ref 224
Tuyau air comprimé bandelé
ISO 2398 Type 2B
20 bars

ISO 2398 Type 2B Click to collapse

Le tuyau Ref 224 est incontestablement un des des tuyaux les plus robustes du marché.
Son tube intérieur résiste aux projections d’huile des compresseurs.
Son revêtement résiste à l’abrasion par frottement.
Sa durée de vie est excellente.
De plus, son important renforcement textile et son épaisseur supérieure augmente sa résistance mécanique aux tractions, flexions et autres contraintes.

Caractéristiques techniques:
Tube intérieur : caoutchouc SBR/NR lisse résistant aux projections d’huile
Renforcement : plis textile
Recouvrement : caoutchouc SBR résistant a l’abrasion et aux intempéries
Aspect : bandelé fine toile
Température : -30° C à +70° C maximum
Longueur de fabrication : 60 mètres
Couleur : noir
Marquage en incrustation : Tecalemit - Référence - air comprimé 20 bars - date / lot

Référence	Diamètre intérieur		Diamètre extérieur	Epaisseur de paroi	Pression de service	Pression L.N.E	Rayon de courbure	Poids
	mm	Pouce	mm	mm	bar	bar	mm	kg/m
224 13x21	13	1/2"	21	4	20	64	65	0,4
224 16x27	16	5/8”	27	5.5	20	64	160	0,5
224 19x32	19	3/4”	32	6.5	20	64	190	0,73
224 25x38	25,4	1”	39	6.5	20	64	254	0,96
224 28x44	28	1” 1/8	44	8	20	64	180	1,1
224 30x44	30	1”3/16	44	7.0	20	64	300	1,23
224 35x50	35	1”3/8	50	7.5	20	64	350	1,36
224 40x56	40	1”9/16	56	8.0	20	64	400	1,9
224 45x61	45	1”3/4	61	8.0	20	64	450	2,0
224 50x70	50,8	2”	68	9.0	20	64	508	2,3
224 60x78	60	2”3/8	78	9.0	20	64	600	2,7
224 63x81	63,5	2”1/2	81	9.0	20	64	635	2,9
224 70x88	70	2”3/4	88	9.0	20	64	700	3,2
224 75x96	76	3”	96	10.0	20	64	760	3,7

Embouts utilisables : Mâle fileté, Robur, Cam-lock, Weco
Voir aussi Réf 223, Réf 201

+ -

Ref 234
Tuyau air comprimé lisse
20 bars

Click to collapse

Le tuyau Ref 234 est extrudé.
Son revêtement est lisse.
Il est utilisé sur les chantiers de travaux public pour l’alimentation en air comprimé des outils pneumatiques.
Il est possible de les fabriquer dans tous les diamètres jusqu’au diamètre intérieur de 25 mm avec des épaisseurs variées.

Caractéristiques techniques:
Tube intérieur : caoutchouc EPDM
Renforcement : plis textile
Recouvrement : caoutchouc EPDM
Aspect : lisse
Température :-30°C à + 70° C
Longueur de fabrication : 40 mètres
Couleur : noir avec bandes bleues
Marquage en impression : Tecalemit - Référence - tuyau air/air hose - Ø - pression de service - n° lot

Référence	Diamètre intérieur		Diamètre extérieur	Epaisseur de paroi	Pression de service	Pression L.N.E	Rayon de courbure	Poids
	mm	Pouce	mm	mm	bar	bar	mm	kg/m
234 5x11	5		11	3.0	20	64	25	0.10
234 6x14	6		14	4.0	20	64	30	0.17
234 7x16	7		16	4.5	20	64	35	0.20
234 9x17	9		17	4.0	20	64	40	0.22
234 10x18	10		18	4.0	20	64	50	0.24
234 13x23	13		23	5.0	20	64	60	0.30
234 16x26	16		26	5.0	20	64	80	0.46
234 19x30	19		30	5.5	20	64	100	0.59
234 25x37	25		37	6	20	64	130	0.9

Embouts utilisables : Express, Coupleur
Voir aussi Réf 221, Réf 222

+ -

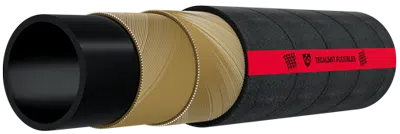

Ref 254
Tuyau spécial basse température
-54°C

Click to collapse

Le tuyau 254 est utilisé pour de nombreux fluides jusqu’à -54°C en service continu.
Conçu originellement pour une application de service d’air et d’azote à basse température, il peut de la même manière être utilisé pour de nombreux autres fluides tels que l’eau, les huiles minérales et le Gas-oil et être ainsi considéré comme un tuyau multiservice.
D’une grande souplesse, il peut être équipé de raccords sertis ainsi qu’en option de câbles anti fouet ou de chaussettes de sécurité.

Caractéristiques techniques:
Tube intérieur : Caoutchouc noir spécial résistant à l’air, le nitrogène et l’eau à basse température.
Renforcement : plis textile.
Recouvrement : caoutchouc noir special résistant à l’abrasion et aux intempéries a de basses temératures
Aspect : bandelé fine toile.
Tempéerature - 54°C à + 70° C.
Longueur de fabrication : 61 mètres.
Marquage : TTecalemit - Référence - Air / eau / Nitrogène spécial basse température -54°C

Référence	Diamètre intérieur		Diamètre extérieur	Epaisseur de paroi	Pression de service	Pression L.N.E	Rayon de courbure	Poids
	mm	Pouce	mm	mm	bar	bar	mm	kg/m
254 19x31	19	3/4”	31	6.0	20	60	190	0.58
254 25x37	25	1”	37	6.0	20	60	190	0.73

+ -

Ref 277
Tuyau air comprimé aplatissable
15 bars

Click to collapse

D’une grande légèreté, le tuyau Ref 277 accepte cependant des pressions de service élevées.
Il est utilisé pour un service léger en air comprimé ou lorsque son poids et son encombrement sont des facteurs prépondérants.
Son revêtement et son tube sont réalisés en une seule induction qui interpénètre son tressage, l’adhésion entre les couches constitutives est donc idéale.
La proportion de l’élastomère nitrile-PVC est de 70/30%.
Il bénéficie de l’homologation NSF S 61 112 pour les diamètres 25, 45, 70 et 110.
En diamètre 51, pour les applications sévères, ce tuyau est réalisé avec une épaisseur supérieure.
Sa résistance extérieure aux frottements est donc améliorée.
Ce tuyau porte la référence Ref 279 50 et Ref 280 50 avec une pression de service de 25 bars.

Caractéristiques techniques:
Tube intérieur : elastomère nitrile-PVC
Renforcement : tresse textile
Recouvrement : caoutchouc nitrile-PVC résistant à l’abrasion et aux intempéries
Aspect : lisse stries longitudinales
Température : -20°C à 70°C maximum
Longueur de fabrication : 20 et 40 mètres, jusqu’à 200 mètres sur fabrication
Couleur : noir en diamètre 20, 25, 50, 75, 100 et 150
Marquage : sans

Référence	Diamètre intérieur		Diamètre extérieur	Epaisseur de paroi	Pression de service	Pression L.N.E	Rayon de courbure	Poids
	mm	Pouce	mm	mm	bar	bar	mm	kg/m
277 20	20		24.0	2.0	25	80	-	0.16
277 25	25	1”	29.0	2.0	25	75	-	0.18
277 38	39	1”1/2	40.5	2.2	18	55	-	0.28
277 40	40	1”9/16	44.5	2.2	18	55	-	0.30
277 42	42	1”21/32	46.5	2.2	18	50	-	0.34
277 45	45	1”3/4	49.5	2.3	18	50	-	0.37
277 50	52	2”	55.0	2.3	18	50	-	0.44
279 50	52	2”	59	3.5	18	60	-	0.65
280 50	52	2”	59	3.5	25	90	-	0.65
277 55	55		60.0	2.4	18	50	-	0.47
277 60	60	2”3/8	65.0	2.4	18	50	-	0.51
277 65	64	2”1/2	68.5	2.5	18	50	-	0.53
277 70	70	2”3/4	75.0	2.5	18	50	-	0.60
277 75	75	3”	81.0	2.5	18	50	-	0.70
277 80	80		85.5	2.7	18	50	-	0.77
277 90	90	3”1/2	95.5	2.8	18	50	-	0.95
277 100	102	4”	107.5	3.0	15	45	-	1.05
277 110	110	4”11/32	116.0	3.0	15	45	-	1.20
277 125	127	5”	133.0	3.2	10	30	-	1.42
277 150	152	6”	158.0	3.2	10	30	-	1.71

Embouts utilisables : Guillemin, Robur, Cam-lock
Voir aussi Réf 223

+ -

Ref 522
Tuyau air chaud 208°c transfert d’air chaud sans huile - 20 bars

Click to collapse

Le tuyau Ref 522 est destiné au transfert d’air comprimé chaud sans huile.
Il possède un excellent rayon de courbure et résiste aux chocs et aux sollicitations mécaniques.
Il donne d’excellents résultats en particulier dans le domaine des transports de pulvérulents, pour la liaison d’air comprimé entre citerne et le tratcteur.

Caractéristiques techniques:
Tube intérieur : Caoutchouc EPM noir
Renforcement : Nappes métalliques
Recouvrement : Caoutchouc EPM noir
Aspect : Bandelé fine toile
Température : -40°C à +208°C
Longueur de fabrication : 61 mètres
Couleur : Noir avec bande rouge
Marquage en incrustation : Tecalemit - Référence - N° lot

Référence	Diamètre intérieur		Diamètre extérieur	Epaisseur de paroi	Pression de service	Pression L.N.E	Rayon de courbure	Poids
	mm	Pouce	mm	mm	bar	bar	mm	kg/m
522 55x71	55	2”1/8	71	8	20	175	230	2,3
522 65x81	63		80	8	20	175	300	2,64
522 76x93	76	3”	93	8,5	20	175	310	5,3
522 90x106	90	3”1/2	106	8	20	175	450	3,48
